La placa de sonido

La placa de sonido tiene 5 condensadores. Cuando no se escucha, los principales responsables son los dos condensadores de 47µ, aunque como siempre lo mejor es cambiar todos.


Estos condensadores son diferentes, son redondos en lugar de cuadrados, y son un poco mas difíciles de despegar de la placa. Para sacarlos, hay que mirar bien, se ven en la base que tiene dos conectores radiales, hay que moverlos suavemente de forma perpendicular a los conectores, y una vez algo suelto, soldador, que queramos o no tocará el plástico negro de la base, y fuera.

Luego ponerlos, en esta placa hay que hacer un poco de ingeniería para ubicarlos, un poco de imaginación y todo cabe. Si cambiamos solo los dos de 47, quedará así: (esta foto no es mía, creo que es de Jepalza, pero no estoy seguro):

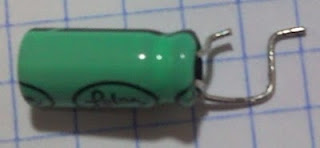

Pero si cambiamos todos, hay que hacer más diabluras, pero con imaginación y unos alicates de puntas finas, todo es posible

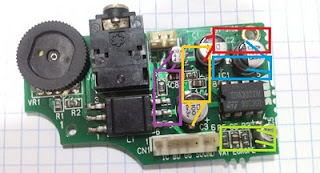

Si cambias todos los condensadores, una de las distribuciones que he usado ha sido mas o menos esta




En esta placa que muestro, además de cambiar los condensadores, estos habían corroido algunas pistas, por lo que la ubicación de algunos es mas forzada.
